百級層流罩
層流罩定義：百級潔凈層流罩是以一定風速經過初中高效三級過濾后，形成垂直層流，創造局部高潔凈度環境的裝置，可使局部工作環境達到百級。
應用范圍：醫療、醫藥、食用菌、食品檢測、化驗室、化工檢測等需要高潔凈度生產場所
層流罩三大形式：（1）吸頂?shù)跹b； （2）懸空絲桿吊裝；（3）架式層流罩
進風方式：1、頂進風；2、側面進風
送風形式：頂部或側部進風，下部出風，出風口距離工作區域臺面1米內為好
配件：根據需要配置照明燈具、紫外線殺菌燈、防靜電軟簾
控制方式：三檔調速，出風口風速為0.45-0.65m/s左右
產品種類：潔凈層流罩 百級層流罩
百級層流罩
1、百級層流罩是一種可提供局部高潔凈環境的空氣凈化單元，可靈活地安裝在需要高潔凈度的工藝點上方，潔凈層流罩可以單個使用，也可以多個組合成帶狀潔凈區域。
2、百級層流罩是將空氣以一定的風速通過高效過濾器后，形成均流層，使?jié)崈艨諝鈿饬鞒蚀怪眴蜗蛄?，從而保證了工作區內達到工藝要求的潔凈度，送入工作區。
3、百級層流罩有風機內裝和風機外接兩種，安裝方式有懸掛式和落地支架式兩種。
潔凈度：工作區內≥0.5m粒徑的塵埃≤3.5顆/升（FS209E100級）
噪聲：≤64 Db（A）
平均風速：0.3一0.55m/s
除按本廠現有規格生產外，可根據客戶要求特別設計制作。
層流罩是一種可提供局部高潔凈環境的空氣凈化設備。它主要由箱體、風機、初效空氣過濾器、阻尼層、燈具等組成，外殼噴塑。該產品既可懸掛，又可地面支撐，結構緊湊，使用方便?？梢詥蝹€使用，也可多個連接組成帶壯潔凈區域。
潔凈層流罩是將空氣經風機以一定的風壓通過高效空氣過濾器后，由阻尼層均壓，是潔凈空氣呈垂直層流型氣流送入工作區，從而保證了工作區達到工藝所需的高潔凈度。潔凈層流罩與潔凈室相比，具有投資省，見效快，對廠房土建要求低，安裝方便，省電等優點，目前廣泛用于精密機械 、電子、制藥、食品、精細化工等部門。
技術參數
潔凈度工作區斷面風速在-mm/s時達級（FSD標準，工作區內≥0.5um粒徑的塵埃顆≤3.5顆/升）。噪音：≤65dB（A）
JY型懸掛式層流罩
可靈活地吊裝在需要高潔凈度的工藝點上方，以滿足局部高潔凈度的要求，板金制作表面烤漆。
特點：
1、單臺或多臺組合使用，滿足局部高潔凈度區域；
2、與全百級潔凈室相比，投資省、見效快、安裝簡便、運行費用低。
主要參數
1、凈化等級：100級（美聯邦標準209E）
2、平均風速：0.25-0.45m/s（可調）
3、噪聲：≤62Db（A）
4、電源：220V 50Hz
|
型號規格 |
凈化區域 |
外形尺寸 |
功耗（Kw） |
|
JY-1250/610 |
1250×610 |
1300×750×750 |
0.9 |
|
JY-1250/915 |
1250×915 |
1300×1100×750 |
0.9 |
|
JY-1250/1220 |
1250×1220 |
1300×1400×750 |
0.9 |
|
JY-1850/610 |
1850×610 |
1900×750×750 |
1.2 |
|
JY-1850/915 |
1850×915 |
1900×1100×750 |
1.2 |
|
JY-1850/1220 |
1850×1220 |
1900×1400×750 |
1.2 |
|
JY-2450/610 |
2450×610 |
2500×750×750 |
1.6 |
|
JY-2450/915 |
2450×915 |
2500×1100×750 |
1.6 |
|
JY-2450/1220 |
2450×1220 |
2500×1400×750 |
1.6 |
結構說明
百級層流罩（層流罩、downflow）由SUS304機箱、高效過濾器、可變風量風機組、風速和壓差檢測儀、照明組件等幾大部件組成。機箱采用鏡面無指紋不銹鋼SUS304制作，鈑金一體折彎制作成型，美觀潔凈，易于清潔消毒。
百級層流罩（層流罩、downflow）采用了可調風量的風機系統，通過調節風機的工況，可使?jié)崈艄ぷ鲄^(qū)中的平均風速保持在額定的范圍內（0.45m/s），采用不銹鋼風速儀檢測風速，并反回由控制器將風機風速恒定在設定值。
百級層流罩（層流罩、downflow）氣流流形為垂直流，空氣自上而下流動， 配有高效阻力檢測壓差表，實時檢測高效阻力。

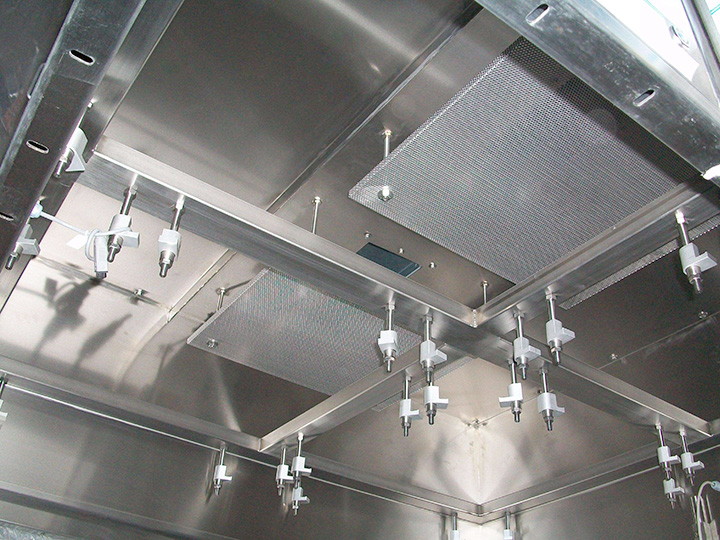

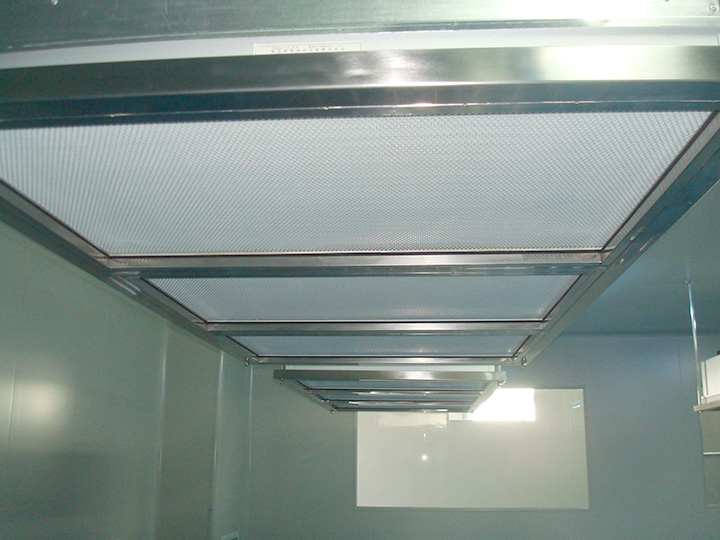

百級層流罩（層流罩、downflow）有吊裝式和支架安裝式。送風面有孔板送風和均流膜送風兩種方式。
